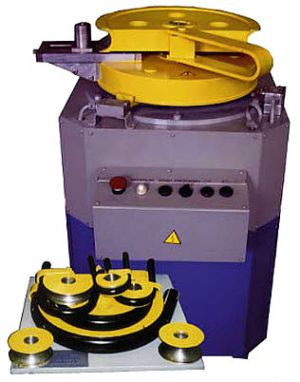

Универсальный трубогиб ТГС-5

Особенности

·         Изгибаемый профиль водогазопроводных труб по ГОСТ 3262-75 от 1/2 до 2 дюймов.

·         Максимальный угол гиба трубы 180градусов

·         Производительность станка за один цикл (изгиб трубы на 180 градусов и обратно) 30 секунд

Рекомендации по применению

·         Трубогибочный станок ТГС-5 (УГС-5) предназначен для гибки металлических труб и сортового проката методом обкатки в холодном состоянии и обеспечивает качественный изгиб заготовок на заданный угол до 180 градусов с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов.

·         Позволяет изготовить сложные изделия из труб с неоднократным изменением ориентации гиба в пространстве, учитывая особенности рельефа конструкций (при необходимости колонн, опор и прочих препятствий).

·         Универсальный гибочный станок прост в эксплуатации. Работает в ручном и полуавтоматическом режимах.

Стандартная комплектация из шести сменных колодок предназначена для гибки водогазопроводных труб по ГОСТ 3262-75 диаметром от 1/2" до 2" и толщиной стенки от 2,5 до 4,5 мм.

ТГС-5 может использоваться для гибки:

·         стальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 1/2" до 2", толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-30;

·         стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;

·         стальных бесшовных горякатанных труб, ГОСТ 8732-70 (d от 25 до 60 мм, толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20;

·         электросварных труб из низкоуглеродистых сталей, ГОСТ 10704-76, ГОСТ 1 1068-81 (d от 25 до 60 мм, толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20;

·         бесшовных труб для технических целей по ТУ, 14-157-35-94 (d от 25 до 60 мм, толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-30;

·         котельных труб ТУ, 14-3-460-75 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20; медных труб ГОСТ 617-90 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм);

·         латунных труб ГОСТ 494-90 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм).

Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 20 до 60 мм с толщиной стенки от 2 до 5 мм.

По специальному заказу станок комплектуется оснасткой для гибки сортового проката:

1.     круглого проката ГОСТ1414-75

2.     квадратного проката ГОСТ 1133-71

3.     прямоугольного праката и полосы ГОСТ 4405-75
