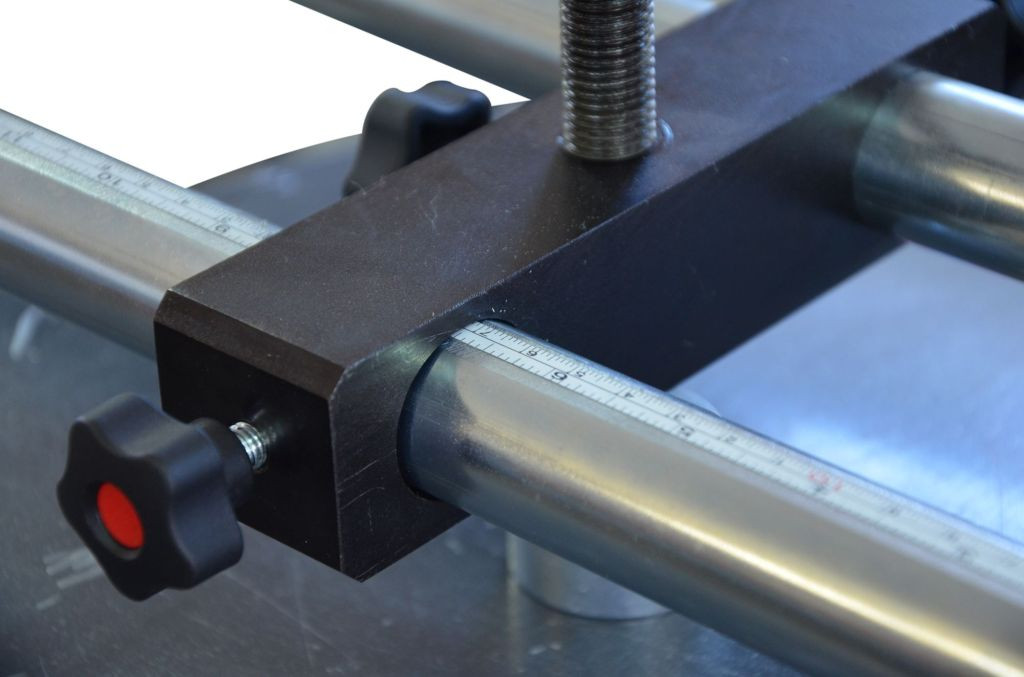

Циркуль к зиговочной машине SOREX

  • Под заказ, 5 дней
  • Оптом и в розницу
  • Код: zr

1 500 руб.

Показать оптовые цены
+375298083333
  • +375 (29) 739-68-16
    МТС
  • +375 (29) 199-68-16
    ВЕЛКОМ
  • +375 (16) 258-91-91
    факс
возврат товара в течение 20 дней по договоренности
Циркуль к зиговочной машине SOREX
Циркуль к зиговочной машине SOREXПод заказ, 5 дней
1 500 руб.
+375298083333
  • +375 (29) 739-68-16
    МТС
  • +375 (29) 199-68-16
    ВЕЛКОМ
  • +375 (16) 258-91-91
    факс
Купить

Описание

Основные характеристики

Поставщик SOREX
Страна-производитель Польша
Тип привода Ручной
Толщина металла (400 N/mm2), мм 1.25
Количество пар роликов в комплекте, шт 6
Вылет роликов, мм 200
Расстояние между центрами роликов, мм 50


Технология и применение: виды зиговочных роликов

“V” – зиговочные ролики используются в зиг-машинах для формовки краев изоляционных кожухов.

Также с помощью этих роликов подготавливают края труб для последующей закатки проволоки на роликах типа “ZA” и “ZB”.

“S” – ролики для изготовления усиливающих и стопорных зигов.

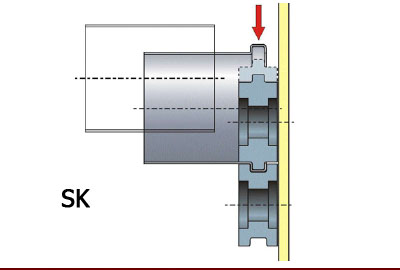

“SK” – ролики для изготовления зигов прямоугольной формы. Широкие зиги прямоугольной формы могут использоваться для крепления резиновых уплотнений при производстве круглых воздуховодов.

“E” и “EV” – применяются при производстве водосточных и вентиляционных систем, а также дымоходов; гофрируют конец трубы, что уменьшает ее диаметр для последующего соединения с трубой одинакового диаметра. Ролики типа “EV” одновременно с гофрированием наносят стопорный зиг.

Если требуется изготавливать гофру длиной 40 мм и более, зиг-машину следует выбирать с запасом по мощности.

“BC” – позволяют на зиг-машине осуществлять кромкогибочные операции на плоских заготовках при производстве круглых заглушек и отбортовки частей отводов прямоугольных воздуховодов.

“KA” – это комплект для зигмашин состоящий из двух пар роликов для патрубкового соединения сегментов отводов круглых труб с последующей их роликовой или контактной точечной сваркой. Стандартный нахлест 8, 10 и 12 мм. Применяются при мелкосерийном производстве дымоходов и воздуховодов малых диаметров.

“F” и “BS” – ролики для изготовление длинного (двойного) фальца стоячего замка на зиг-машине.

Высота отбортовки может быть 4, 6, 8, 10 или 12 мм в зависимости от толщины металла.

 “BB” – изготовление отбортовки на краях врезок, в том числе и тройников. Изготовление короткого фальца стоячего замка.

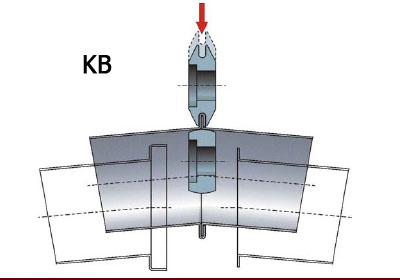

 “KB” – осаживание на зиг-машине стоячего замка. Длинный и короткий фальцы стоячего замка зигуются на роликах типа “F” или “BS” и “BB”. Используются для сопряжения сегментов круглых переходов и отводов на стоячем фальце, заготовок воздуховодов и водостоков.

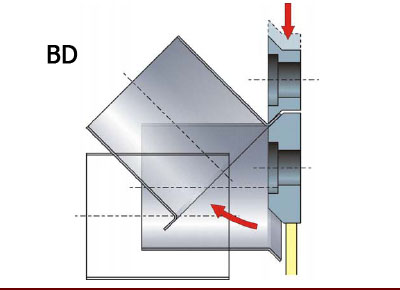

 “BD” – изготовление отбортовки на краях длинных круглых труб.

 “ZA” и “ZB” – ролики для зиговочных машин закатывающие проволоку на краю труб. Край трубу должен быть предварительно загнут на зиговочной машине с помощью роликов типа "V".

Проволоку в край трубы закатывают для придания ей жесткости, особенно если труба изготовлена из тонкой стали, эту операцию возможно выполнить только на зиговочных машинах.

 “AV” – винтовое соединение ровных врезок систем вентиляции. Надежное герметичное соединение возможно изготовить на зиг-машине без использования контактной точечной сварки.

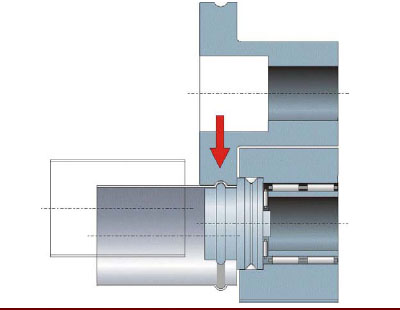

 “DIN 71550” - нанесение полукруглого зига на трубы малых диаметров для сопряжения с гибкой подводкой. Зиг изготавливается согласно стандарту DIN 71550. Наименьший диаметр трубы 10 мм. Материал труб - алюминий, медь, черная или нержавеющая сталь.

Данный тип роликов доступен только для зиговочных станков RAS 12.35 и RAS 12.65

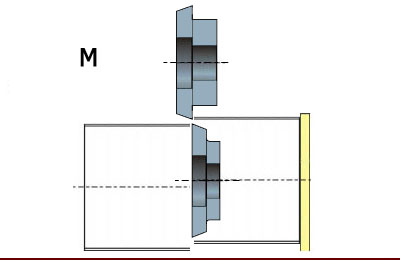

 “M” – отрезные ролики для зигмашин. Поперечная резка труб. Использование специального держатель позволяет вырезать круги из листовых заготовок.

Для обеспечения качественного реза отрезными роликами зиг-машина должна быть оборудована параллельным прижимом валов.

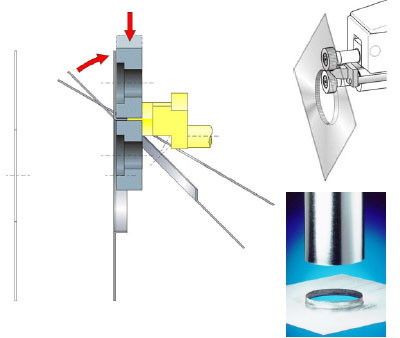

 “Полукруглый упор” – специальный упор для зиг-машин используется одновременно с ровными роликами типа “BB”. Изготовление наружной отбортовки внутри круглого отверстия в плоской заготовке.

* Примечание - буквенные обозначения роликов зигмашин у различных производителей могут отличаться. Для определенных зигмашин доступны не все комплекты роликов и упоров.

Характеристики

Основные атрибуты
Применение трубореза для резки:стальных труб
Страна производительПольша
Минимальный диаметр трубы10 мм
Производитель Sorex
Гарантийный срок 12 мес
Максимальная толщина стенки трубы1.25 мм
