“V” – зиговочные ролики используются в зиг-машинах для формовки краев изоляционных кожухов.

Также с помощью этих роликов подготавливают края труб для последующей закатки проволоки на роликах типа “ZA” и “ZB”.

“SK” – ролики для изготовления зигов прямоугольной формы. Широкие зиги прямоугольной формы могут использоваться для крепления резиновых уплотнений при производстве круглых воздуховодов.

“Z” и “ZL” – применяются при производстве водосточных и вентиляционных систем, а также дымоходов; гофрируют конец трубы, что уменьшает ее диаметр для последующего соединения с трубой одинакового диаметра. Ролики типа “ZL” одновременно с гофрированием наносят стопорный зиг.

Если требуется изготавливать гофру длиной 40 мм и более, зиг-машину следует выбирать с запасом по мощности.

“BC” – позволяют на зиг-машине осуществлять кромкогибочные операции на плоских заготовках при производстве круглых заглушек и отбортовки частей отводов прямоугольных воздуховодов.

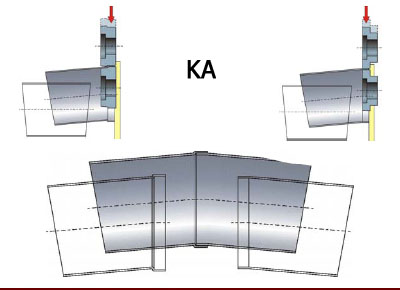

“KA” – это комплект для зигмашин состоящий из двух пар роликов для патрубкового соединения сегментов отводов круглых труб с последующей их роликовой или контактной точечной сваркой. Стандартный нахлест 8, 10 и 12 мм. Применяются при мелкосерийном производстве дымоходов и воздуховодов малых диаметров.

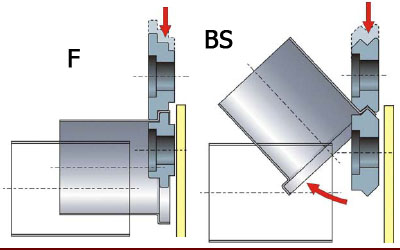

“F” и “BS” – ролики для изготовление длинного (двойного) фальца стоячего замка на зиг-машине.

Высота отбортовки может быть 4, 6, 8, 10 или 12 мм в зависимости от толщины металла.

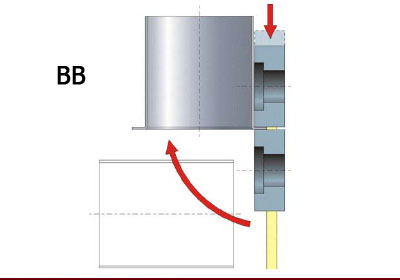

 “BB” – изготовление отбортовки на краях врезок, в том числе и тройников. Изготовление короткого фальца стоячего замка.

 “KB” – осаживание на зиг-машине стоячего замка. Длинный и короткий фальцы стоячего замка зигуются на роликах типа “F” или “BS” и “BB”. Используются для сопряжения сегментов круглых переходов и отводов на стоячем фальце, заготовок воздуховодов и водостоков.

 “ZA” и “ZB” – ролики для зиговочных машин закатывающие проволоку на краю труб. Край трубу должен быть предварительно загнут на зиговочной машине с помощью роликов типа "V".

Проволоку в край трубы закатывают для придания ей жесткости, особенно если труба изготовлена из тонкой стали, эту операцию возможно выполнить только на зиговочных машинах.

 “AV” – винтовое соединение ровных врезок систем вентиляции. Надежное герметичное соединение возможно изготовить на зиг-машине без использования контактной точечной сварки.

 “DIN 71550” ― нанесение полукруглого зига на трубы малых диаметров для сопряжения с гибкой подводкой. Зиг изготавливается согласно стандарту DIN 71550. Наименьший диаметр трубы 10 мм. Материал труб ― алюминий, медь, черная или нержавеющая сталь.

Данный тип роликов доступен только для зиговочных станков RAS 12.35 и RAS 12.65

 “M” – отрезные ролики для зигмашин. Поперечная резка труб. Использование специального держатель позволяет вырезать круги из листовых заготовок.

Для обеспечения качественного реза отрезными роликами зиг-машина должна быть оборудована параллельным прижимом валов.

 “Полукруглый упор” – специальный упор для зиг-машин используется одновременно с ровными роликами типа “BB”. Изготовление наружной отбортовки внутри круглого отверстия в плоской заготовке.

* Примечание ― буквенные обозначения роликов зигмашин у различных производителей могут отличаться. Для определенных зигмашин доступны не все комплекты роликов и упоров.
